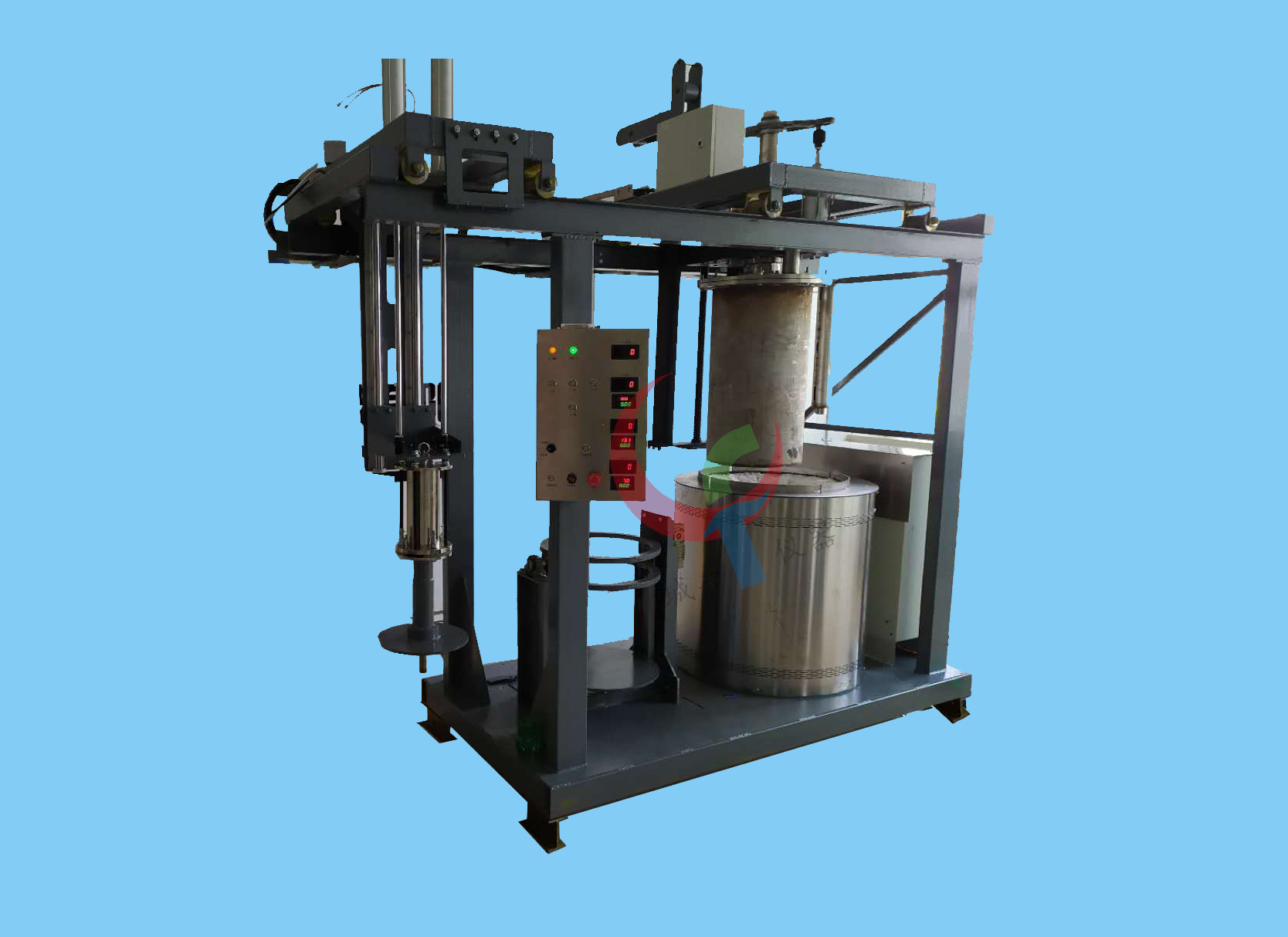

CFHZJL-40型 环保型荷重试验焦炉

1、设备名称：环保型荷重试验焦炉

2、设备型号：40公斤荷重实验焦炉

3、购买数量：1套

4、在商务合同之后签订，若因甲方使用条件或工艺要求改变，需要对本协议提出补充要求或修改意见，乙方应承诺予以配合，具体内容由双方共同协商确定。

一、 设备用途

用于分析配煤或单种煤的焦炭产率，定量模拟焦炭的热态强度指标（CRI\CSR）。

常规及捣固炼焦的试验研究。为合理利用煤炭资源及改进焦炭产品质量提供试验研究数据，用于指导和改进生产。还可以根据生成焦炭的冷强度指标和热强度指标探讨合适的配煤条件，推断用于生产的经济性和可能性，并为煤资源的合理利用提供资料。

二、 技术特点及优势

模拟加压式试验焦炉（荷重焦炉），分为40KG和80KG两个级别。是介于200kg半工业性试验焦炉和试验室7kg、20kg小焦炉之间的试验焦炉。既保留了200kg焦炉的优点，又克服了其煤样量大，炼焦周期长，劳动强度大的不足之处。一次装煤量≥40kg，用1/3米库姆转鼓达到了焦炭鉴定与工业焦炉焦炭鉴定相仿的目的（这一点是7kg和20kg焦炉很难做到的）。可通过调节炭化容器宽度（或直径）、堆比重、水分、结焦速度、单向传热、煤料承负压力、炭化容器内气压等各方面进行模拟工业结焦过程，可使本装置炼出的焦炭各项指标与大焦炉非常接近，包括：M40、M25、M10、CRI、CSR、焦炭孔隙、焦炭裂纹、焦炭光学组织含量等。为指导企业配煤、预测焦炭质量提供有力试验数据支撑，实现非常好地预测效果，优于传统试验小焦炉。

l 空气锤施压盘整面调节技术。堆比重高可达1.16。密度调整范围更宽：0.7-1.16kg/cm3，可适应各种情况需要，操作更方便。而传统齿条提升重力锤头捣固机，高只能达到1.0左右，达不到大生产中捣固焦炉1.1的堆比重。

l 采用技术--丝杠+C型轨道装置，装出炉升降运行更平稳。

l 采用技术--顶部4轮双轨平移车，移动煤甑时更平稳，装出炉对位更准确。

l 采用技术的长寿命双层构造煤甑。外壁为310S材质，抗氧化、可耐高温1400度以上。内壁为GH3044高温合金钢，更耐结焦过程中产生焦油、煤气的侵蚀。

l 采用特别的三段式加热结构设计、三相平衡供电。由电脑和西门子PLC来实现对炉墙单独的精密控温，加上煤甑为严密“法兰式密封”，保证了炼出焦炭无泡焦、炉头焦，焦炭全部可用，质量均匀且与生产焦炉几乎一致。

l 采用特别精密恒压气缸与电控稳压装置，保证实验全过程中可动态模拟大生产焦炉内压力负荷变化等情况。使炼得焦炭质量与大生产焦炉一致。

四、主要设备的技术参数

主体外型尺寸：长2650mm，宽1300mm，高3100mm。

净化系统，长1020，宽1000，高800mm。

1、炉体

炉膛尺寸：Φ460*700mm；

加热元件：Φ2mm HRE螺旋加热体；

加热方式：三段独立控温；

电热结构：螺旋体镶嵌式含锆纤维加热套；

加热功率： 6KW（下段）+ 4*2（上中段）=14 KW；

使用温度：≤1200℃；

控温方式：计算机给定，西门子PLC程序控制

2、盛样煤甑

材质：

外壁为310S材质，抗氧化、可耐高温1400度以上；

内壁为GH3044高温合金钢，更耐结焦过程中产生焦油的侵蚀；

使用温度：1150℃；

有效容积：Φ360*620mm；

装样能力：40-50Kg；

3、行走升降机构

功能：盛样煤甑、荷重装置总成自动移动

升降及行走方式：采用丝杠+C型轨道电动平稳升降，装出炉对位更准确。同时配合顶部4轮双轨平移车，移动煤甑时更平稳；

升降高度：800mm；

4、自动捣固机

功能：煤饼密度自动定量捣固；

捣固总成方式：采用气动锤击打压煤板的方式，堆比重高可达1.16 kg/cm3。可与各种生产焦炉堆比重一致；

密度调整范围：0.7-1.16kg/cm3;

捣固强度：上下接近开关80~180mm范围限位调节；

捣固密度：煤饼捣固密度达到设定值时，捣固限位切断，捣固程序自动停止；

捣固控制：当煤饼密度达到设定值时，捣固停止，锤头返回上限位。

5、出焦机构

捣固机座：煤饼捣固时，保证煤甑摆放平稳；

煤气净化系统

主过滤器+水洗。

主控系统

l 控制系统：联想品牌电脑+西门子PLC；

l 数据处理：计算机远程控，实时显示控温曲线，输出数据报告；

l 计算机：联想品牌

l 打印机：HP激光

五、附属设备

转鼓：1/4转鼓 AC380V 1.5kw

落下：试样箱710mmX 455mmX 380mm落下高度1830mm. AC380V 1.5kw

六、设备配置清单及备品备件清单

1、设备配置清单

2、备品备件清单

七、验收标准

1、供货范围按技术协议和供方提供的装箱单验收

2、供货质量达到技术协议规定。

3、CRI,CSR实验数据与大焦炉数据平行对比，误差小于3.2%。

八、技术服务

1、由供方提供荷重试验焦炉试验装置的技术，并指导荷重试验焦炉试验装置的调试及运行。

2、由供方进行荷重试验焦炉试验装置试验的示范操作。

3、供方提供以下完整的技术资料：（含装置电控原理图）、荷重试验焦炉试验装置软件、说明书等。

4、供方免费在需方现场进行安装调试、技术指导并对操作人员进行培训。

5、设备整体保修1年，质量保证期内如有零件损坏，更换零件由卖方免费提供（易损耗材除外）。

6、供方常年免费解答需方提出的有关技术问题，常年提供优惠价的备品备件，并提供软件免费升级服务。

7、出现问题需要供方解决时，如电话无法指导解决，承诺技术人员24～48小时内到现场给予解决。

九、需方提供的条件

1、提供工作电源：AC380V±10﹪，50Hz±5﹪三相五相制。有良好的接地线，地线电阻4Ω-10Ω，直径不小于10mm²。

2、总功率：≥20KW。

3、空间要求：＞25㎡，高度＞3M。

4、现场需提供完善的上下水系统。

5、现场房屋提供排烟孔，直径120mm。

6、提供试验的原料。
