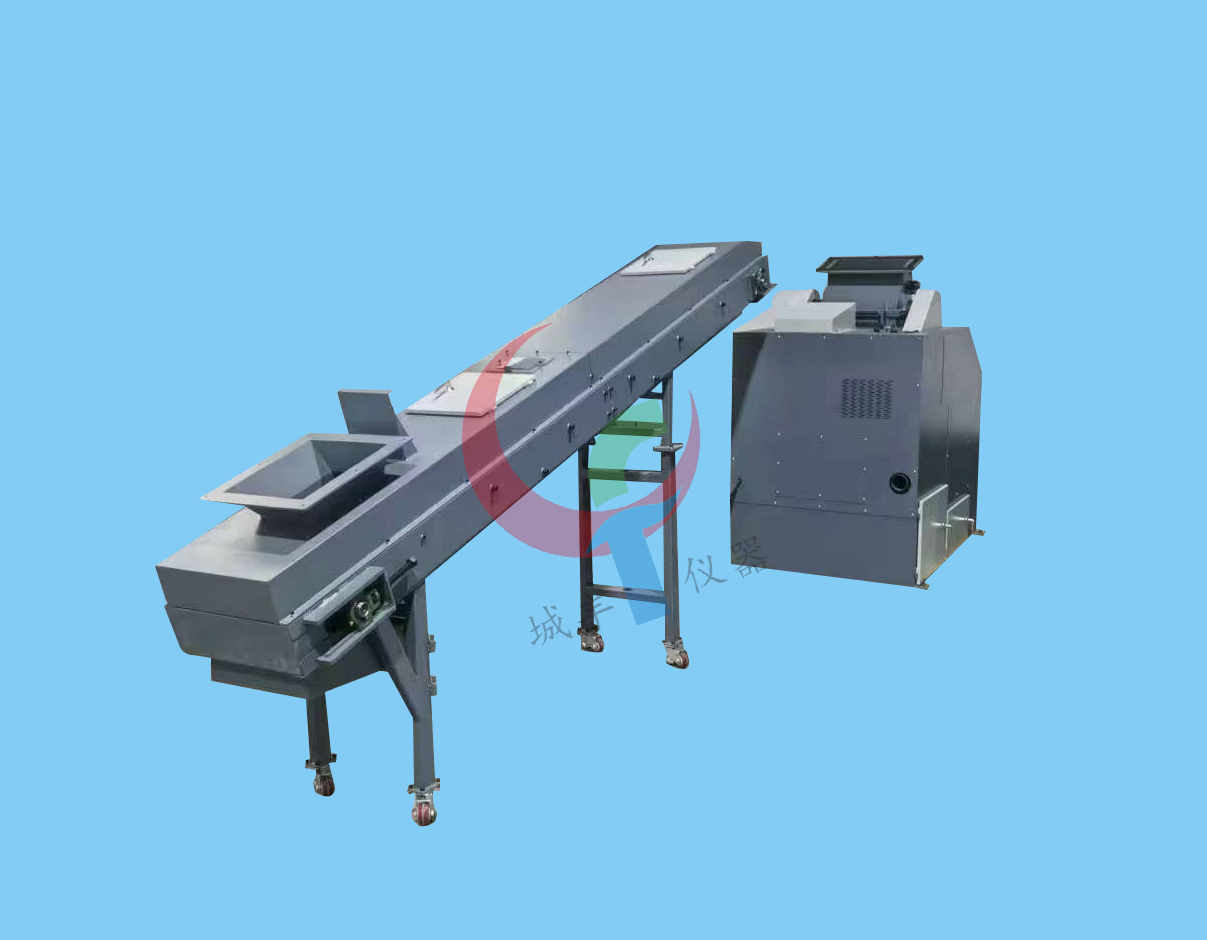

破碎缩分联合制样机CF-ZDPSL8000(自动上料，带除尘口)

一．概述

破碎缩分联合制样机，是在引进国外制样设备技术的基础上，依据GB474-1996《煤样的制备方法》和GB/T211-1996《煤中全水分的测定方法》及电力煤炭两行业共同起草的《商品煤质量检测方法》等国家标准的相关要求，研制开发的新破碎缩分一体化设备。其主要特点是：整体设计新颖合理，形式机构紧凑，适应水分大，制样速度快，生产效率高，使用寿命长，操作、维护、清扫均十分方便，全密封系统，无粉尘泄露，性能稳定，噪音低，皮带输送机自动上料，从根本上改善了制样室的作业条件，是化验制样升级换代的理想设备。广泛用于煤炭、电力、冶金、化工、地质等行业及科研单位化验煤或其它颗粒物料试样的制备。

经煤炭质量监督检验中心和电力公司安徽、山东、河北、西北、内蒙等发电用煤质量监督检验中心抽样检测：破碎缩分联合制样机缩分精度符合国家标准，无系统误差存在。

三．主要技术性能

（一级破碎缩分部分）

1、转子直径： 250mm

2、转子长度： 360mm

3、给料粒度： <150mm

4、适应水分： ≤15%

5、出料粒度： <13-6mm

6、出产率： 1200kg/h

7、缩分比： 1:2-1:8（可调）

8、电机功率： 7.5KW

9、电源电压： 380V

（二级破碎缩分部分）

1、轧辊尺寸： ø200×150

2、给料粒度： 13mm

3、出料粒度： 1-3mm可调

4、轧辊转速： 380r/min

5、缩分比： 1:4

（三级缩分部分）

缩分比： 1:20

(皮带输送机部分)

1、皮带宽度： 300mm

2、电机功率： 0.75KW

3、电源电压： 380V

整机重量： 1100kg

外形尺寸： 3800×800×2050mm
