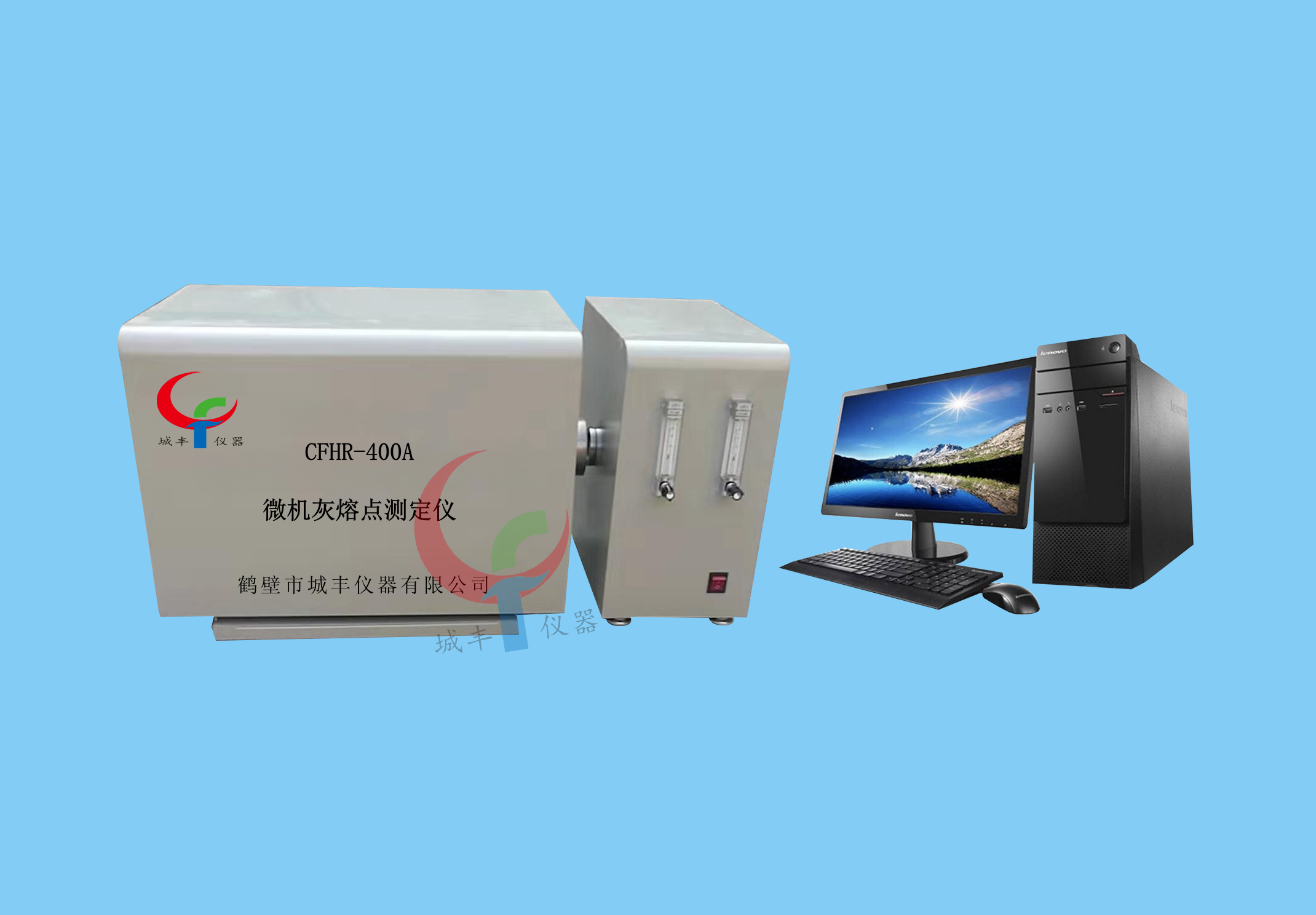

CFHR-400A微机灰熔点测定仪

1.1 概述

CFHR-400A型微机灰熔点测定仪利用微机对灰熔融性测定过程进行自动控制。摄像头采集灰锥图像，通过图像处理技术显示于计算机显示器的指定位置。炉温变化由前端单片微机进行PID调节控制，并通过串行口将温度传输到微机系统，显示时间-温度图像。试验结束可选择打印灰锥结果图像及相应温度数据，也可以保存结果文件。而试验过程图像及温度自动保存，下次试验开始后清除。该仪器可广泛应用在电力、煤炭、水泥、冶金等行业。

1.1.1 主要特点

1.1.1.1 微机自动控制温升，温升特性符合国标GB219-96；

1.1.1.2 灰锥图像显示在微机显示器图像采集区域；

1.1.1.3 系统具有对试验结果存储和调用功能；

1.1.1.4 可选择打印灰熔点图像及温度值；

1.1.1.5 自动储存和显示整个实验过程，显示温升-时间变化曲线；炉体可自由旋转，取放样方便。

1.1.1.6 系统运行于WINDOWS98及以上操作系统。

1.1.1.7 自动判断功能：变形温度（DT）、软化温度（ST）、半球温度（HT）、流动温度（FT）。

1.1.1.8 全自动送样系统，一体化设计。

1.2 主要规格及技术参数

1.2.1 高温炉: 卧式炉

1.2.2 加热元件： 硅碳管

1.2.3 加热电源： 220V±10% 50HZ

1.2.4 加热电流: 30A

1.2.5 加热温度: 1600℃

1.2.6 温度采集元件： 铂铑-铂热电偶

1.2.7 升温控制方式： 自动调节控制

1.2.8 升温速度： 900～1500℃ 5±1℃/min

说明：由于高温炉的热惯性较大，为保证900℃后升温速度满足5±1℃/分钟的要求，从(890℃-900℃)这个阶段温升速度为(15～5)±1℃/分钟。

灰锥观察方式：摄像机自动摄取，计算机系统显示。

本仪器符合国家标准《煤灰熔融性的测定方法》（GB/T219-2008）所提示四点技术要求；

1、高温恒温带长约30mm。

2、能准确地控制升温速度（900℃以后为5℃±1℃/min），并在三小时候内加热到1600℃。

3、可用通气法或封碳法来控制炉内气氛为弱还原性，用空气于炉内自由流通的方法来控制为氧化性气氛。

4、900℃以后炉内试样即清晰可见。

5、计算机主机板安装有图像采集卡。

6、控制箱内装有摄像机、流量计、控温元件及单片微机系统。

7、高温炉为卧式炉，加热元件为硅碳管，下有转盘，可随意转动炉体，以方便样品的安装。
